疲勞試驗機試驗系統的主要組成：

　　1電液式脈動疲勞試驗機由一臺最大排量400ml液壓脈動器、全封閉多功能控制機柜、500kN液壓作動器、計算機數據采集處理系統、管路連接系統、安全保護裝置、附具等組成。

　　2電液伺服脈動疲勞試驗機構成及主要功能：

　　脈動油缸、負荷保持閥、專用油泵及潤滑系統等部分組成。脈動器通過可調式偏心曲軸連桿機構帶動脈動油缸活塞上下往復運動使系統產生脈動液壓油，其運動規律符合正弦波形。脈動油的壓力通過負荷保持閥調整，脈動量大小通過調整偏心曲軸連桿機構的偏心量來實現。

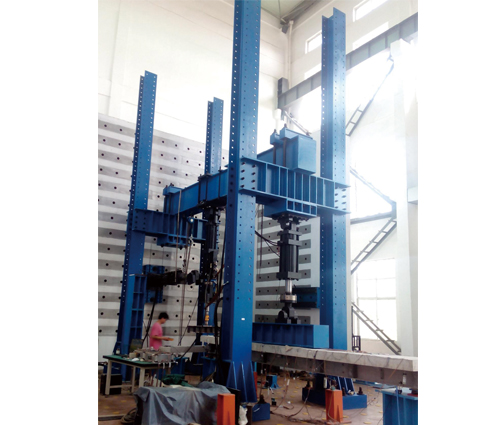

　　3橋梁混凝土構件疲勞試驗機產品參數：

　　3.1系統最大靜態測試力：500 kN ；

　　3.2系統最大動態測試力：500 kN ；

　　3.3系統試驗通道數：5 個

　　3.4系統負荷示值精度: ≤±1%；

　　3.5 500kN作動器：

　　3.5.1最大靜態試驗力：    500kN精度：20％FS起各點±1％；
