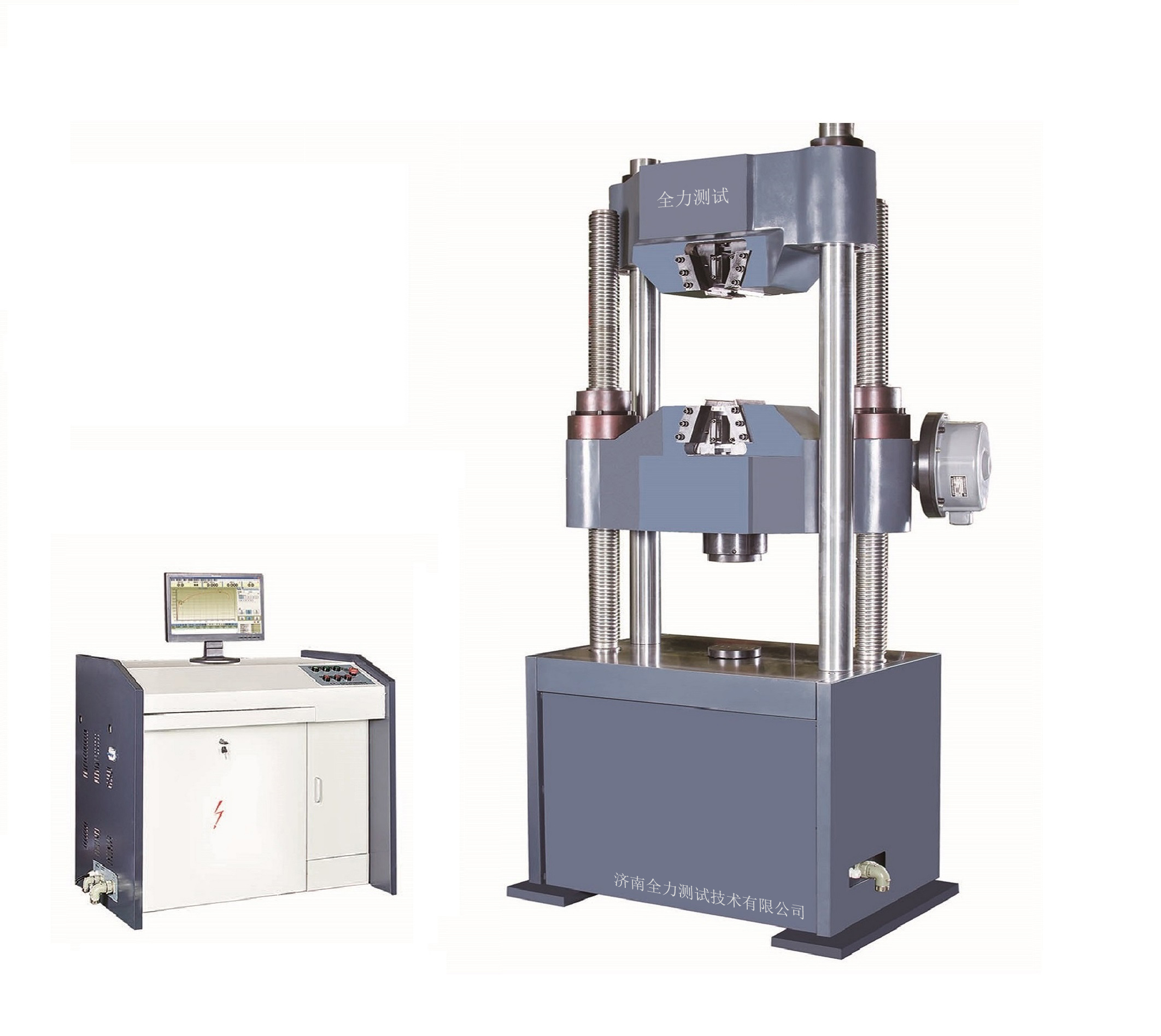

全力測試用標準測力儀對電液伺服萬能試驗機進行檢定時，其力值誤差為：
表 1試驗機測力系統的各項技術指標
最大允許值 ％ | ||||||||||
試驗機 | ||||||||||
級別 | 示值相對 | 示值重復性 | 示值進回程 | 零點相對 | 相對分 | |||||
誤 | 差 | 相對誤差 | 相對誤差 | 誤 | 差 | 辨力 | ||||
q | b | u | f0 | a | ||||||
0.5 | ±0.5 | 0.5 | ±0.75 | ±0.25 | 0.25 | |||||
1 | ±1.0 | 1.0 | ±1.5 | ±0.5 | 0.5 | |||||
用同軸度測量儀對電液伺服萬能試驗機進行檢定時，其同軸度要求為：
表 2同軸度最大允許值
試驗機級別 | 0.5 | 1 | ||
同軸度最大允許值 (％) | 12 | 15 | ||
零點漂移的示值誤差為：
表 3零點漂移允許值
試驗機級別 | 0.5 | 1 | ||
零點漂移 | ±0.5％ | ±1％ | ||
5.4 鑒別力閾的技術要求為：不應大于 0.25%FL 。
5.5 變形測量的示值誤差為：
表 4引伸計允許誤差
引伸計 | 引伸計的最大允許值 | |||||||
級別 | 標距相對誤 | 分辨力* | 示值誤差* | 進回程相對誤 | ||||
qle(%) | 差 | |||||||
相對分辨力 | 絕對分辨力 | 絕對誤差 | 相對誤差 | |||||
ue(%) | ||||||||
ae (%) | re (μm) | qa(μm) | qr(%) | |||||
0.2 | ±0.2 | 0.10 | 0.2 | ±0.6 | ±0.2 | ±0.30 | ||
0.5 | ±0.5 | 0.25 | 0.5 | ±1.5 | ±0.5 | ±0.75 | ||
1 | ±1.0 | 0.50 | 1.0 | ±3.0 | ±1.0 | ±1.50 | ||
